减温减压装置

发布时间:1970-01-01 点击:16527


一、概述

    减温减压装置是现代工业中热电联产、集中供热、轻工、电力、化工、制药、纺织等企业在热能工程中广泛应用的一种蒸汽热能参数(压力、温度)转变装置和利用余热的节能装置,通过本装置,把用户提供的蒸汽参数降到用户需要合适的温度和压力,以满足用户的要求,并且能够充分节约热能,合理使用热能。

二、基本工作原理


减温减压装置是等质量等焓值的转换装置,通过改变管道的局部阻力达到减压的目的,通过将减温水高压雾化混合到过热蒸汽中,减温水吸热汽化成蒸汽增加蒸汽流量,同时过热蒸汽放热降低蒸汽温度。


 三、结构形式及功能

减温减压装置是压力元件组合装置,它涉及到热能、机械、电气、自控等多个专业 ;

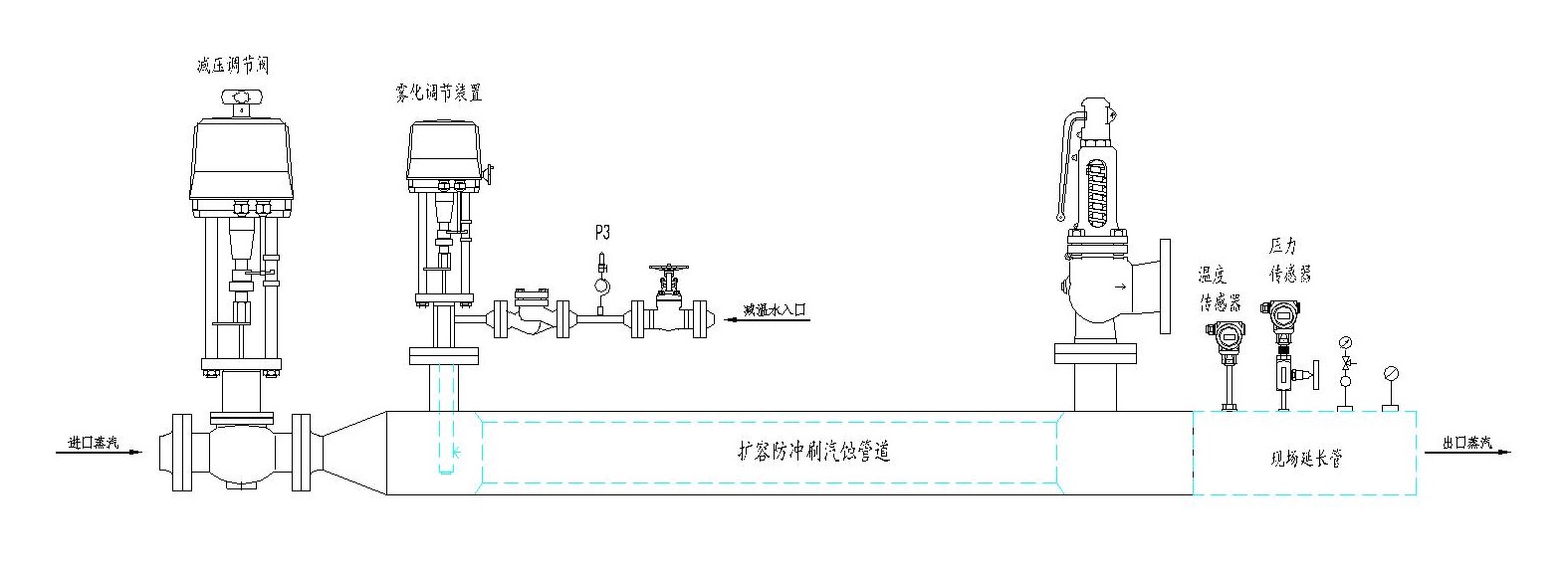

减温减压装置由减压系统、减温系统、安全保护系统、增压泵组、热力控制系统等组成。

1、 减压系统主要由减压调节阀及执行机构、阻力装置,扩容管道以及安全阀等组成,是将高压蒸汽减压至用户所需压力;

2、 减温系统由雾化调节喷雾装置,混合扩容防冲刷汽蚀管道等组成,是过热蒸汽减温到用户需要的蒸汽温度,蒸汽温度不能小于该压力下的饱和蒸汽温度;

3、 安全系统主要就是安全阀,在系统由于某种原因发生超压,安全阀自动打开,保护本装置及下游设备的安全;

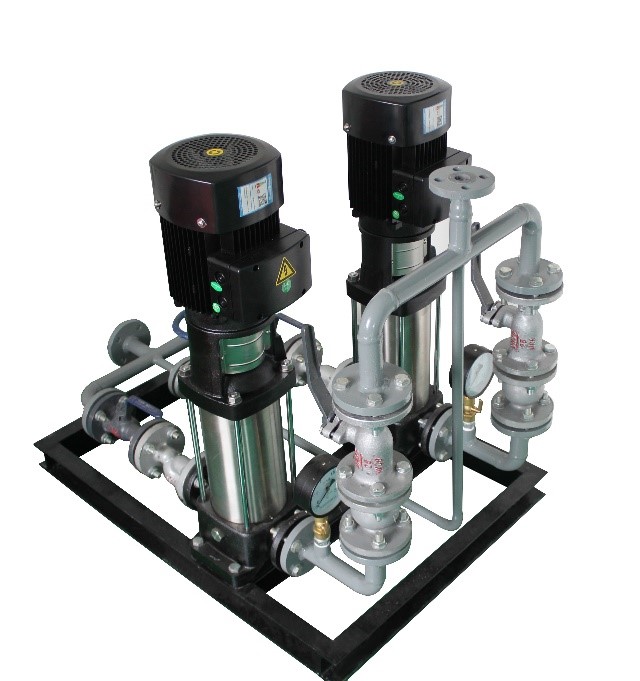

4、 增压泵组是由增压泵、截止阀、止回阀、过滤器、压力表等固定框架撬装组成,为减温系统提供稳定足够的减温水压力和流量;

5、


5、热力控制系统主要是由二次温度传感器、二次压力传感器、减温水压力传感器、减温减压控制器以及控制增压泵的控制单元等组成,实现二次温度压力自动控制,自适应一键运行,当超温、超压、减温水压力过低等自动关闭减压调节阀,屏幕出现相应的故障代码提示,增压泵组一用一备故障自投,该控制可以根据客户需求可以增加一次的温度压力传感器,蒸汽流量计,水箱液位传感器等,同时控制器可支持Modbus通讯协议,可实现软件监控,数据记录等。

四、主要特点

1、采用独特的减温水压力传感器和减压阀、喷雾阀、增压泵之间联动

2、采用我公司专门针对减温减压装置的特点使用一款简单易用的控制器,无需专业人员即可操作,设置一键运行,自适应调试和运行,无需专业人员到现场调试,节约人力成本。

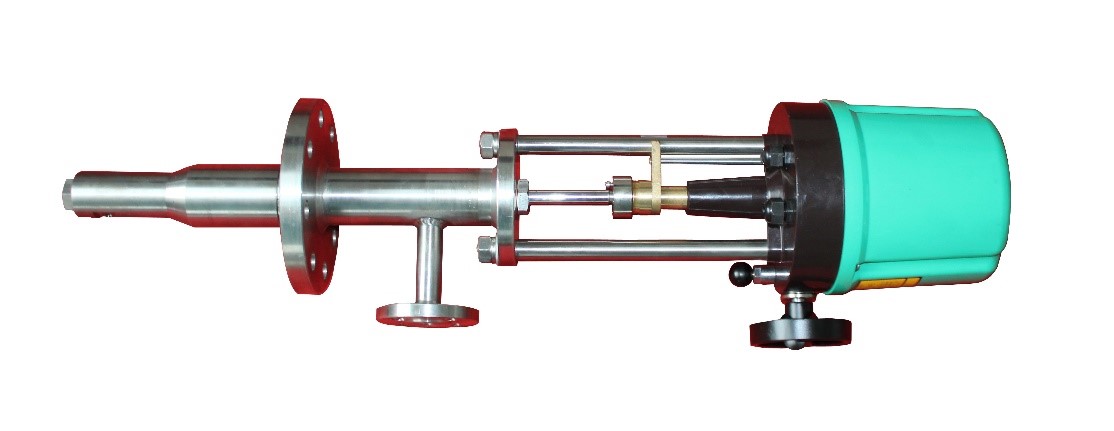

3、采用喷雾调节一体化装置,独特的多喷嘴可变调节,让每一个喷嘴都能在最佳的状态喷雾,提高可调节比。

五、订货须知
用户询价和订合同时请提供:

1.  进口蒸汽压力P1,温度t1

2.  出口蒸汽压力P2,温度t2,(如果出口是饱和蒸汽提供其中一个就可以) ;

3.  提供其中一个就可以  1、进口蒸汽流量;2、出口蒸汽流量,3、热负荷,4、减温水流量;

4.  减温水温度t3和压力P3,如果没有就采用增压泵组,默认t3水温20℃, P3压力 0.2MPa

5.  控制方式,带控制或不带控制,带控制是否需要通信,默认不带通讯,本地现在控制;

6.  驱动类别  电动、气动,默认选择电动220V电源输入输出4-20mA

7.  接口(默认入口法兰HG/T20592-2009,出口坡口焊接)

注:以上涉及压力,标明是表压还是绝压,默认是表压;

特别重要的提醒:减温减压装置是指不改变蒸汽状态的减温减压。出口蒸汽温度不能小于该压力下的饱和蒸汽温度!


我们报价中会提供

1、     减温减压装置选型计算书

2、     减温减压装置供货清单及清单对应的系统图

3、     减温减压装置型号和价格
