混水机组
一、混水机组工作原理：
根据一次网高温水温度和二次网需要供水温度及供暖面积，计算出一次网高温水流量和二次网混水流量，将混水流量 控制器调节至计算流量；混水泵开启运行后，在流量控制器的作用下，始终保持在设定的流量；在温度传感器的信号 指令下，温控阀保持在设计流量对应的的开度，以满足二次网供水流量和温度的要 求，此时混水流量处于设定比例的 平衡状态；当二次热网供水温度或室外温度降低时，室内温度也会降低，温度控阀传感器检测到温度降低的信号，向 温控阀发出指令使开度增大，
一次网的高温水进入二次热网的流量增加，二次网供水温度提高，住宅室内温度也会随 之提高，直至达到设定的标准温度；当室内温度升高时，传感器检测到温度升高的信号，向温控阀发出指令使温控阀 向关的方向动作，一次网的高温水进入二次热网的流量减少，二次网供水温度就会降低，住宅室内温度也会随之降低，
直至 达到设定的标准温度。
二、HHS混水机组规格型号表：
|
型 号 |
扬程 (m) |
流量（ m ³ /h) |
功率（ kw ） |
外型尺寸 |
|
SHS-0.35-20-25 |
18-21.5 |
17.5-32.5 |
3 |
1.8 × 1.1 ×0.8 |
|
SHS-0.7-20-50 |
17-22 |
35-65 |
5.5 |
2.0 × 1.2 ×0.85 |
|
SHS-1.05-24-87 |
18-26 |
60-110 |
7.5 |
2.6 × 1.6 ×1.10 |
|
SHS-1.4-24-87 |
18-26 |
60-110 |
7.5 |
2.6 × 1.6 ×1.10 |
|
SHS-1.75-20-100 |
14-23 |
70-130 |
11 |
2.6 × 1.6 ×1.10 |
|
SHS-2.1-20-160 |
14-24 |
96-192 |
15 |
2.6 × 1.6 ×1.10 |
|
SHS-2.45-20-160 |
14-24 |
96-192 |
15 |
2.6 × 1.6 ×1.10 |
|
SHS-2.8-20-200 |
17-22 |
140-260 |
18.5 |
3.1 ×2.3×1.40 |
|
SHS-3.5-20-200 |
17-22 |
140-260 |
18.5 |
3.1 ×2.3×1.40 |
|
SHS-4.2-20-400 |
14-22 |
280-520 |
30 |
3.1 ×2.3×1.40 |
|
SHS-4.9-20-400 |
14-22 |
280-520 |
30 |
3.1 ×2.7×1.40 |
|
SHS-5.6-20-400 |
14-22 |
280-520 |
30 |
3.1 ×2.7×1.40 |
|
SHS-6.3-24-346 |
19.5-27 |
242-450 |
37 |
3.1 ×2.7×1.40 |
|
SHS-7.0-20-550 |
18.1-21.8 |
350-600 |
45 |
3.4 ×3.3×1.50 |
|
SHS-8.4-24-600 |
20-27.5 |
450-720 |
55 |
3.6 ×3.3×1.70 |

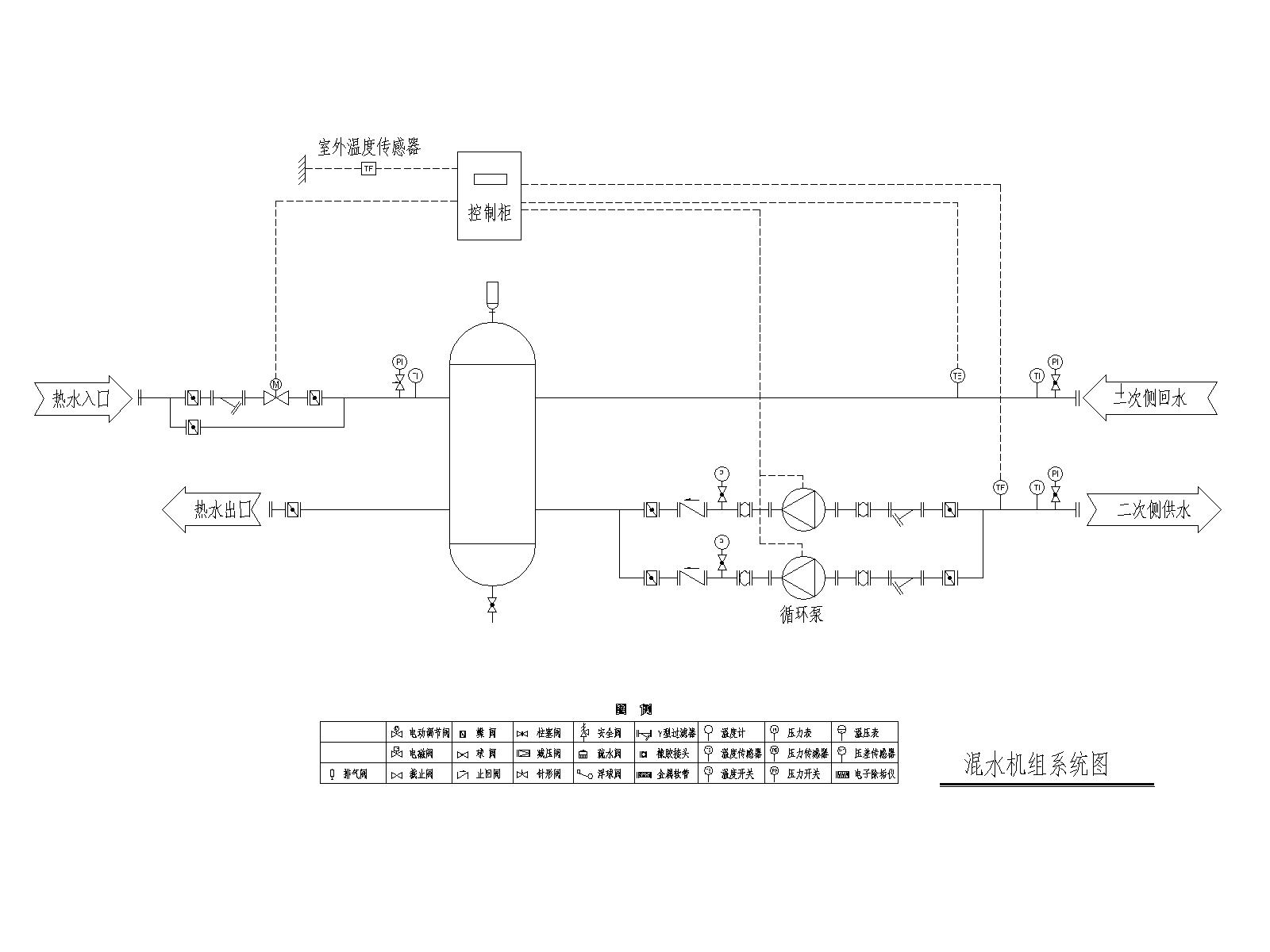

三、系统原理图
