皓特蒸汽换热机组

发布时间:2020-05-12 点击:162


皓特蒸汽换热机组


专利号:ZL2015 2 0517289.4

一、      概述

减温减压装置和板式换热机组在一起组合还是第一回,利用减温减压装置的恒温恒压的特点,保障板换胶垫不被高温蒸汽破坏,板换的优点全部体现出来了,占地小,重量轻、造价低、换热效率高等特点,汽水换热新方式------皓特蒸汽换热机组。

二、      工作原理

先是减压:过热蒸汽或饱和蒸汽通过减压,变成过热蒸汽,A点蒸汽经过减压调节阀,通过调节减压阀的开度控制B点的压力。后是减温:向过热蒸汽喷射定量的雾化水,雾化水被蒸汽汽化,吸收蒸汽热量,过热蒸汽温度降低,达到饱和蒸汽。换热器一、二次出入口均有温度、压力传感器,数据实时上传PLCPLC通过用户的参数设定,自动控制BD点的温度和B压力,BD点的温度和B压力任何一个参数超过设定值,电动调节阀将自动减小蒸汽流量,直至关闭阀门。当设备故障、超温、超压等,A点的调节阀自动关闭,循环泵自动开启。

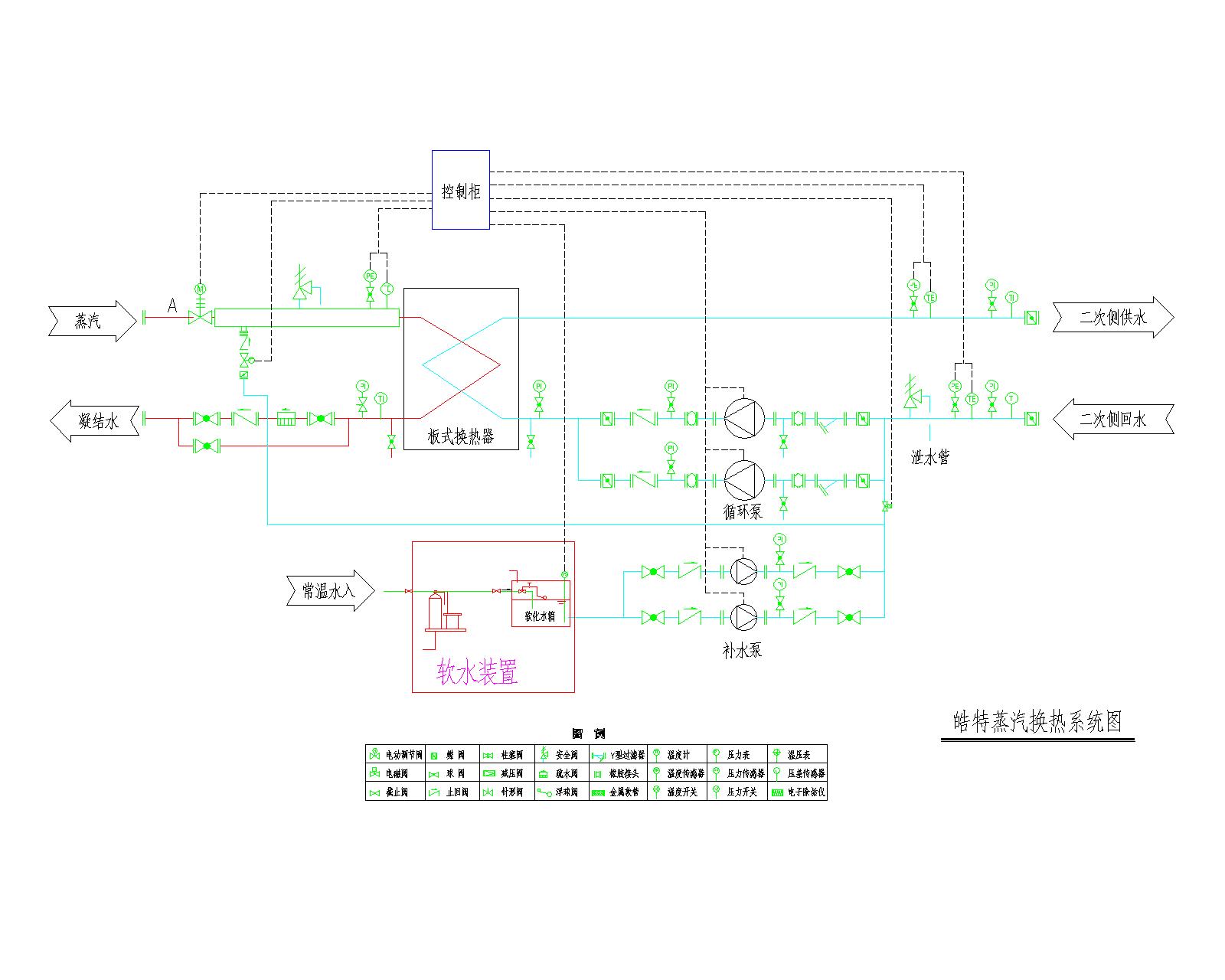

上图:皓特蒸汽换热机组原理图


三、特点:

1、板换蒸汽入口温度可控化,这是以前的换热器无法做到的。

2、完全保证换热器始终是汽水换热,从而提高换热效率。也就是同样的工况负荷,可以减少换热面积,减少设备成本。

3、降低蒸汽压力,提高蒸汽潜热焓值,提高热用率。

整体设备体积小重量轻,没有管壳式换热器的庞大体积和维修空间,体积等同于纯板式换热机组,减温减压过程在管道连接中完成,不受空间面积限制。

4、入口蒸汽温度压力最高,温度450℃,压力6.0MPa,根据用户要求可以更高,入口蒸汽的温度压力不稳定对设备没有影响,管壳式换热机组一般最高300℃,2.0MPa,板式换热器一般最高150℃,1.0MPa.入口的温度压力变化对设备有影响。

5、节能,通过雾化水减温,将冷凝水汽化成低压饱和蒸汽,减少蒸汽使用量。同样由于是接触式减温没有热损失。

6、一阀多用:(减压阀和温控阀功能)A点电动调节阀,在控制B点压力优先的同时控制B点温度,在设备故障等非常规的运行时关闭电动阀,保证设备安全。

7、一泵二用:(减温水泵和二次补水泵)增压泵保证减温水参数运行,电磁阀控制补水量。

一次热源标准化:热源入口只要压力超过0.4MPa,一律按0.4MPa饱和蒸汽计算
